DYNAMOMETER 1200 KW
PT 1300 K und PT 1300 W
Bei immer größeren Maschinen mit immer leistungsstärkeren Motoren entstand bei einigen unserer Kunden der Wunsch nach noch mehr Bremsleistung.
Für Kunden, denen auch die Leistung des PT 401 Prüfstandes nicht mehr ausreichte, entwickelten wir die Modelle PT 1300 K (im Kofferanhänger mit Straßenzulassung) und PT 1300 W (stationäre Werkstattversion) mit 4 elektrischen Wirbelstrombremsen, verbunden über wartungsfreie Kardanwellen.
Gemessen wird die Leistung, wie auch bei der PT 401, über eine höchst präzise Messwelle. Die Leistung dieses Dynamometers erstreckt sich dabei auf bis zu 1200 kW (rund 1630 PS) im Schnelltest, sowie 670 kW (rund 910 PS) für eine Volllastkurve. Damit bleiben wir unserem Motto nach wie vor treu und machen „Modernste Motorentechnik messbar“
DYNAMOMETER 1200 KW
| Technische Daten | PT 1300 K / W |
| Modell-Varianten | PT 1300 K: Straßenausführung auf Fahrgestell 80 km/h, in geschlossenem Kastenanhänger PT 1300 W: Werkstattausführung, stationär |
| Bremssystem | 4 Retarder (Wirbelstrombremse, verschleißfrei) |
| Kühlmedium | Luft, über elektrisches Hochleistungsgebläse ca. 25.000 m³/h |
| Messbereich bei 1000 min-1 und 20°C *Die Messdauer ist abhängig von der Umgebungstemperatur |
1100 kW 2 Minuten 1000 kW 2,5 Minuten 900 kW 3,5 Minuten 800 kW 4,5 Minuten 640 kW 7,5 Minuten 560 kW 9 Minuten 440 kW 40 Minuten 400 kW 24/7 (open end) |
| max. Drehzahl max. Drehmoment |
3600 1/min 14.000 Nm |
| Genauigkeit | 0,5% vom Messwert |
| Anzeige | Digital (Drehzahl, Drehmoment, Leistung (Kw, PS) |
| DMS Messwertaufnehmer | Messnabe, direkt auf Eingangswelle |
| Drehrichtung | cw und ccw, serienmäßig |
| Elektrische Einspeisung | 400V, 32A, 3 Ph., N, PE, 50/60 Hz |
| Rahmen/ Gehäuse | Stahl feuerverzinkt, Multiplexplatte |
| Fahrgestell | Tandemfahrgestell (BPW) mit Rückfahrautomatik, 2 flügelige Hecktür, kompl. verschweißter Rahmen feuerverzinkt, klappbares Automatikstützrad, 2 Rangiergriffe, abschließbarer Edelstahlverschluss, Stauraum für Gelenkwelle und Gelenkwellenhälften |
| Maße und Gewichte | L 3500, B 1500, H 1500 (nur Aufbau) Gewicht 2800 kg, zul. Gesamtgewicht 3000 kg |
| Serienmäßiges Zubehör | Bedienungsanleitung, Bedienteil Serienmäßige Farben Anhänger: weiß, hellgrau Farben Stationär: blau oder RAL-Ton nach Kundenwunsch |
| Optionales Zubehör | Spez. Gelenkwelle 1 3⁄4“ 6Z- 1 3/8“ 6Z Gelenkwellenhälfte 1 3/8“ 21Z Gelenkwellenhälfte 1 3/4“ 20Z Gelenkwellenhälfte 1 3/4“ 6Z Software „Power Control“ Bluetooth oder Kabelverbindung zum PC Anhängerfarben gegen Aufpreis: alle RAL-Töne |
GALERIE

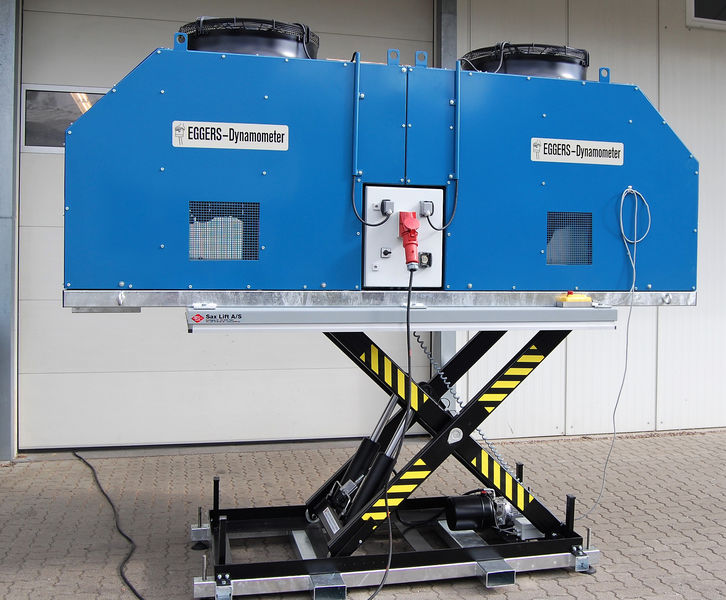

PT 1300 K und PT 1300 W
